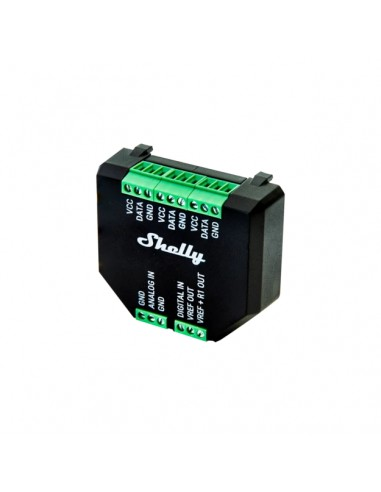

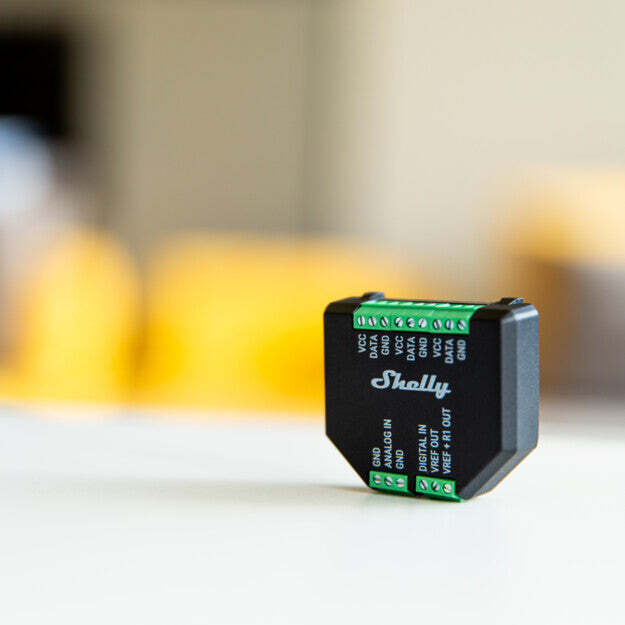

Shelly Plus Add‑on — это дополнение‑модуль, которое превращает контроллеры серии Plus (например, модели „1“ или „1PM“) в устройство с расширенными входами/выходами: аналоговыми, цифровыми и 1‑Wire системой для подключения датчиков (температуры, влажности, уровня жидкости и др.). Он позволяет модернизировать существующую установку, добавляя возможность мониторинга и автоматизации без необходимости замены основного модуля.
Режим работы
- Подключается к совместимому контроллеру серии Plus (например, „Plus 1“, „Plus 1PM“) через фирменный интерфейс Add‑on.
- Поддерживает подключение: до 5 датчиков DS18B20 (температура) или 1 датчика DHT22 (температура + влажность).
- Поддерживает аналоговый вход (0‑10 В), цифровый вход, а также интерфейс 1‑Wire.
- Питание осуществляется через основной контроллер (3,3 В) — сам модуль не подключается к сети напрямую.
- Управление через веб‑интерфейс основного устройства: добавление периферийных датчиков, настройка действий на события.
Управление
- Настройка производится через интерфейс контроллера Plus: в меню Add‑on выбирается «Enable Add‑on», затем добавляются периферии (Analog Input, Digital Input, Temperature/Humidity и т.д.).
- После добавления периферии можно задать действия (Actions) на срабатывание входов/датчиков: переключение реле, запуск сценариев, веб‑хук и др.
- Интеграция с остальной системой автоматизации: состояния датчиков и входов могут быть доступны через API, MQTT и др.
- Визуализация состояния подключённых датчиков и входов в приложении или веб‑интерфейсе основного устройства.
Совместимость
- Полная поддержка Google Home.
- Все устройства, совместимые с Matter, автоматически работают и с Apple HomeKit.
- Поддержка Алисы: есть у всех поколений устройств
Технические характеристики
- Материал корпуса: пластик, цвет — чёрный
- Температура эксплуатации: –20 °C … +40 °C
- Максимальная высота установки: до 2000 м над уровнем моря
- Питание: 3.3 В (от контроллера Plus)
- Потребляемая мощность: < 0.5 Вт (без подключённых датчиков)
- Подключаемые входы/интерфейсы:
- 1 аналоговый вход (0‑100 %)
- 1 цифровой вход (уровни: ~–15 В … 0.5 В = True / 2.5 В … 15 В = False)
- Интерфейс 1‑Wire: питание VCC, DATA, GND — позволяет подключать DS18B20 и др.
- Совместимость: Контроллеры серии Plus и Gen3‑устройства:
- Поддерживаемые Plus‑устройства: Plus 1, Plus 1PM, Plus 2PM, Plus i4, Plus i4DC и др.
- Поддерживаемые Gen3‑устройства: 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3 и др.
