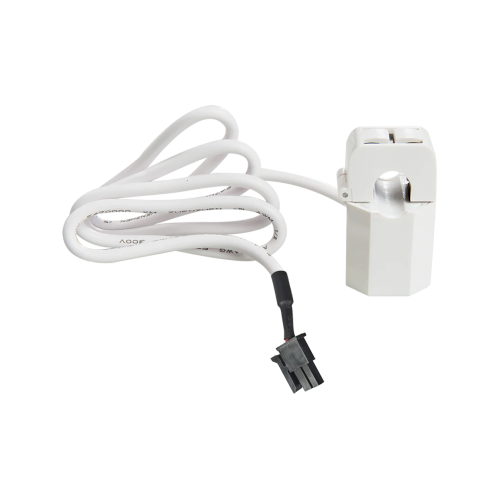

Shelly 50A Current Transformer Clamp — аксессуар‑трансформатор тока (CT), предназначенный для точного измерения потребляемого тока до 50 А и интеграции с устройствами серии Shelly, прежде всего для модулей энергомониторинга., преобразовывая большие значения тока в малые, стандартизированные значения для целей измерения. Устройство позволяет «залезть» в распределительный щит и по одному кабелю получить данные о токе‑нагрузке и передавать их системе автоматизации, без необходимости вмешательства в полноценную релейную схему.
Рекомендуется устанавливать вместе с соответствующим измерительным устройством Shelly, например, EM‑серию. Установка трансформатора не требует отключения всей линии, достаточно лишь обеспечить доступ к фазному кабелю и разместить CT‑хомут вокруг него. Такой подход позволяет модернизировать систему учёта или добавить контроль нагрузки на отдельных цепях даже в уже существующей электропроводке.
Режим работы
- Хомут обматывается вокруг фазного проводника цепи, в котором требуется измерение; он преобразует первичный ток (до 50 А) в малое стандартное вторичное значение, пригодное для ввода в измерительный модуль.
- При подключении к соответствующему Shelly‑модулю данные о токе вводятся в систему, где можно отобразить текущее потребление, создать автоматизацию по порогу, уведомление или статистику.
- Кабель длиной около 60 см обеспечивает гибкость монтажа в распределительных щитах и коробках.
- Важно соблюдать ориентацию трансформатора (стрелка или метка направления) при обхвате кабеля, чтобы показания были верными; монтаж должен выполнять квалифицированный электрик с отключением питания.
Управление
- Физическое управление отсутствует — хомут не содержит электроники для управления нагрузкой; он работает как пассивный сенсор.
- Настройка осуществляется в интерфейсе подключённого модуля Shelly: выбор типа трансформатора, коэффициента преобразования, направление тока.
- После подключения можно использовать платформу умного дома (через Shelly Cloud, MQTT, API) для визуализации, уведомлений и автоматизации.
Совместимость
- Полная поддержка Google Home.
- Все устройства, совместимые с Matter, автоматически работают и с Apple HomeKit.
- Поддержка Алисы: есть у всех поколений устройств
Технические характеристики
- Максимальный измеряемый ток: 50 А
- Длина кабеля: 60 см

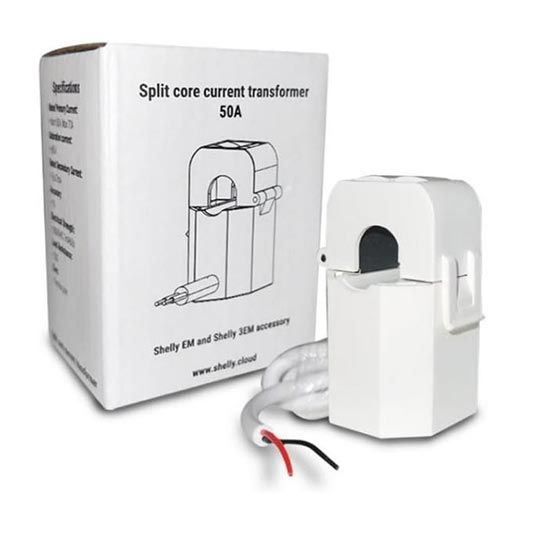

- Конструкция: обхватный хомут (split‑core) для установки на фазный проводник
- Совместимость: предназначен для использования с соответствующими модулями Shelly EM и другими
