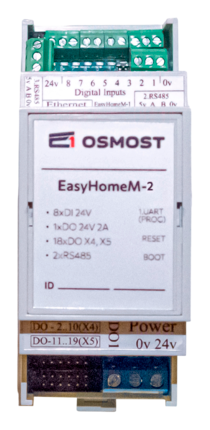

Контроллер EasyHomeM-2

Контроллер EasyHomeM-2

14 900,00 ₽

Компактный контроллер для небольших или средних систем с акцентом на расширяемость через внешние релейные блоки и модули. Прошивка и ПО уже включены в стоимость . Уникальный высокотехнологичный двухъядерный микропроцессор с частотой 160–240 МГц, интегрированной оперативной и флэш-памятью, выполненный по 28‑нм техпроцессу, с энергопотреблением до 600 мВт.

8xADI 19xDO «Открытый коллектор»: DO1 выведен на колодку 24 В, 2 A, DO2-19 используются для подключения релейных блоков расширения EasyHomePLC 9 Relay или других нагрузок с током потребления до 0.2 А 2xRS485 для подключения расширений и внешних устройств Ethernet 100 Base-T, RJ45

В наличии

Категория: Бренд:

Для каких задач подходит

Проводной российский контроллер умного дома EasyHomeM-2 с центральным процессором Espressif (Китай) подходит для интеграции систем автоматизации на малых и средних объектах (до 300 кв.м.): квартир, коттеджей, небольших офисов и коммерческих помещений. Подробнее про применение

Функции

В контроллере уже запрограммированно большое количество функций:

  • Контроль освещения;
  • Контроль климата;
  • Контроль систем вентиляции и кондиционирования;
  • Управление охранной и пожарной системами;
  • Контроль над протечками воды и утечками газа.
  • Контроль потребляемой мощности по нескольким фазам с автоотключением неприоритетных нагрузок;
  • Управление розетками и прочими электроприборами;
  • Сбор информации со счетчиков воды, газа, электричества.

Все управление осуществляется через сценарии и предустановки в ПО EasyHome. Если стандартных возможностей недостаточно, доступна программируемая свободная функция, которую можно настроить под ваши конкретные задачи.

Вы можете купить контроллер EasyHomeM-2 от отечественного производителя на этом сайте, без доплат.

ПроцессорESP32‑DOWDx (Espressif), 160 МГц
Объём оперативной памяти325 КБ
Объём энергонезависимой памяти4 МБ
Работа быстрых функций (сглаживание диммирования, счётчики по DI, коммуникация)20 Гц
RTCБез поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее — раз в сутки.
Габариты (Ш×В×Г)36×90×56.5 мм
Вес90 г
Условия эксплуатацииЭксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от −10 до +40 °С и влажности до 80 % (без конденсации).
УстановкаНа DIN‑рейку ТН35/7.5/15 (2 DIN‑места)
ИндикацияСветодиоды: питание, работа микропроцессора, состояние входов и выходов.
Гарантийный срок5 лет
Основное питание24 VDC
Рабочее напряжение18..27 VDC
Потребляемая мощность2 Вт (без модулей расширения); 6.5 Вт (с одним блоком расширения релейных выходов)
Встроенные блоки питанияИзолированный БП: 5 В, 0.5 А (для процессорного модуля). Защита от КЗ и перенапряжения. Для питания датчиков DI выведено основное питание.
Входы DI8 входов: логический «0» — 0..2 В, логическая «1» — 9..60 В. Защита от переполюсовки и статических зарядов.
Входы ADI8 входов: бинарный ввод и измерение напряжения 0..10 В. Защита от переполюсовки и статических зарядов.
Выходы DO1 выход: «нижний ключ» (36 В, 2 А). Защита от переполюсовки и статических зарядов.
18 выходов (разъёмы Х4 и X5): сигналы от транзисторных ключей «открытый коллектор» (18..27 В, 0.2 А) — для подключения двух блоков расширения EasyHomePLC 9 Relay.
Выходы ADO—
ДополнительноКабели для подключения двух блоков расширения EasyHomePLC 9 Relay идут в комплекте с блоками.
EasyHomePLC 9 RelayБлок на 9 моностабильных реле (250 В, 16 А): до 2 шт. (разъёмы X4, X5)
Модули расширения входов‑выходов и регулирования освещенияДо 10 модулей и диммеров на один порт RS‑485. Для диммеров EasyHomeDIM и модулей EasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов.
Количество поддерживаемых входов/выходов на один ПЛКDI — 255; DO — 255; AI — 50; AO — 50.
Порты2 порта RS‑485; 1 порт Ethernet 100 Base‑T (RJ45). Опционально: дополнительный порт RS‑485 или RS‑232 с гальванической изоляцией.
Поддерживаемые протоколыModbus RTU, ModbusTCP, HTTP API
Графические интерфейсыПО EasyHome, ПО Iridium Mobile, Apple HomeKit, Google Home Assistant, Яндекс Дом, Сбер.
КластеризацияДо 10 контроллеров с помощью ПО EasyHome.
Количество интерфейсовДо 16; без ограничений для ПО EasyHome при использовании облачного сервиса.
Облачный интерфейсEasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс Дом и Сбер.
Отсылка/приём СМСПри подключении GSM‑модема с RS232 (собранный или совместимый с чипом Siemens MC52i или MC55i).
