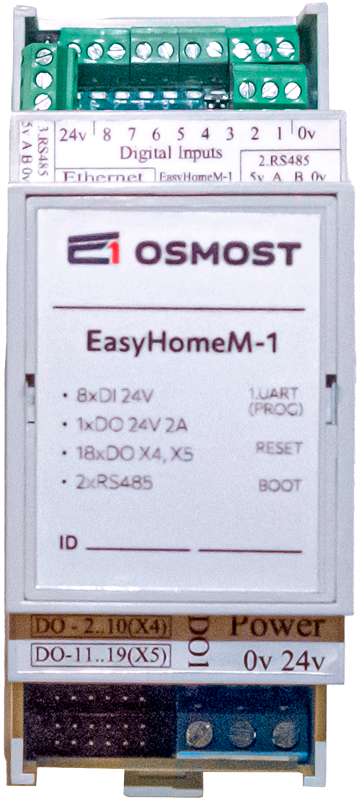

Контроллер EasyHomeM-1 — изображение 2

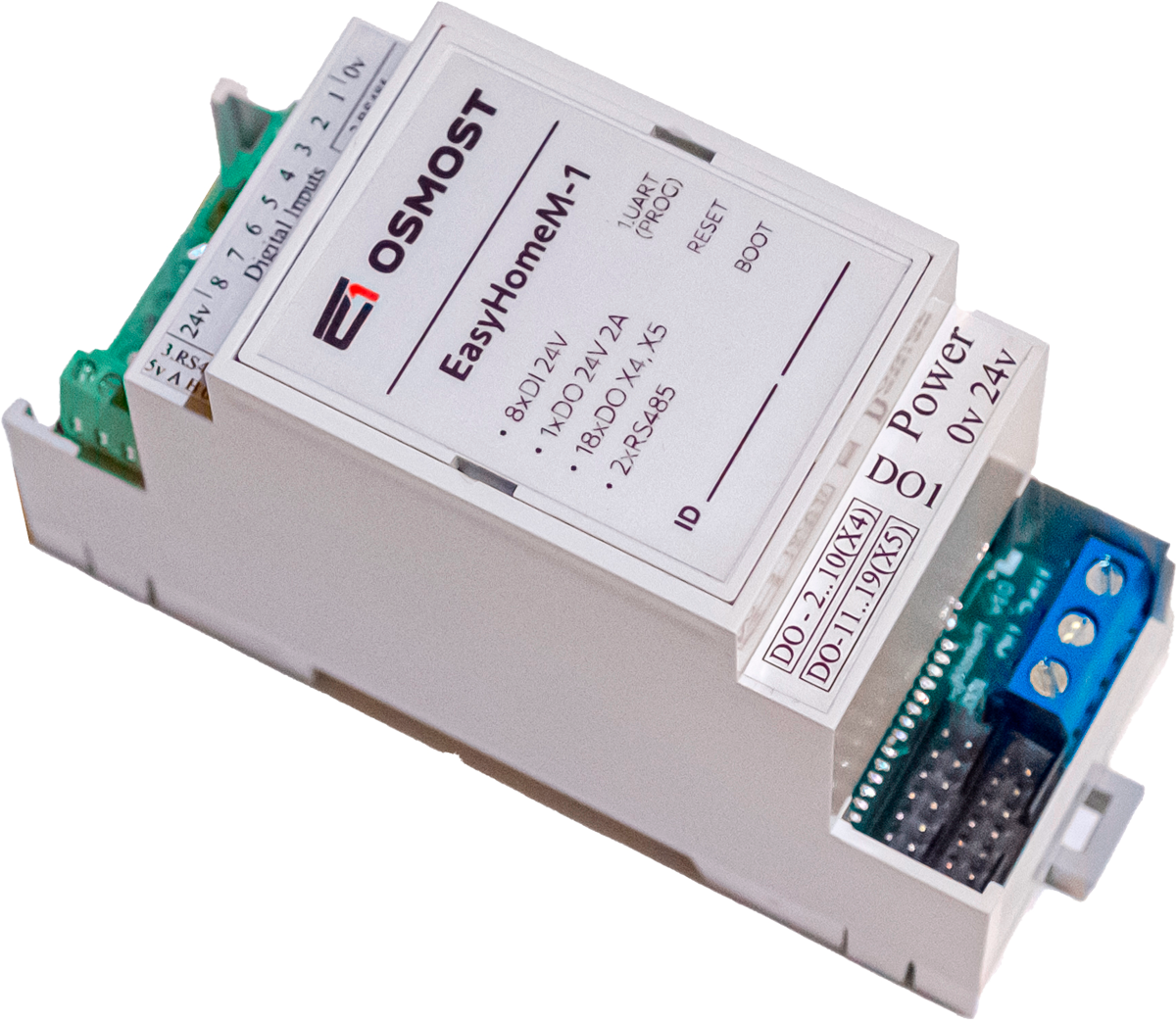

Контроллер EasyHomeM-1 — изображение 3

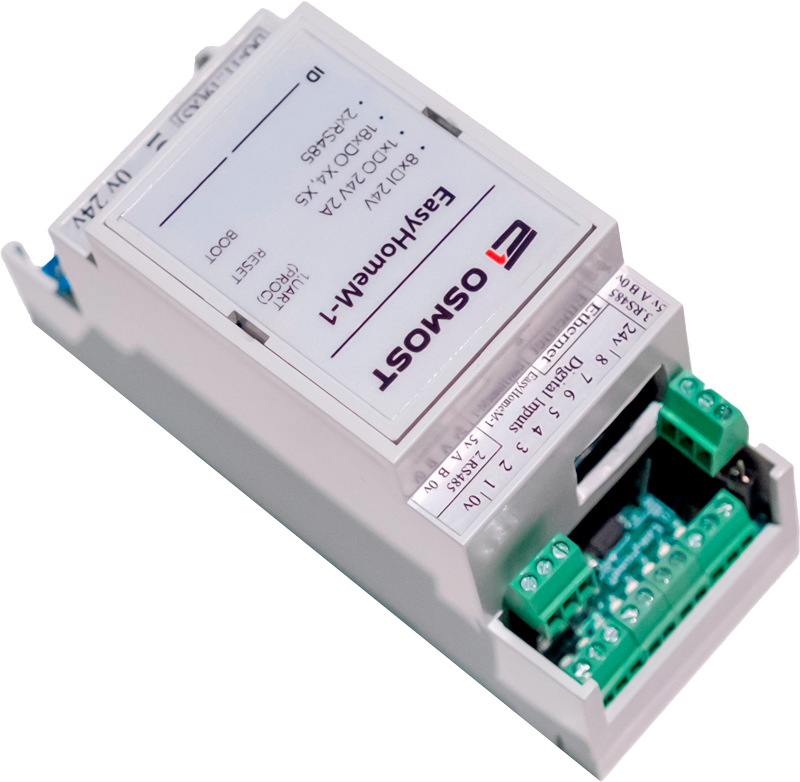

Контроллер EasyHomeM-1 — изображение 4

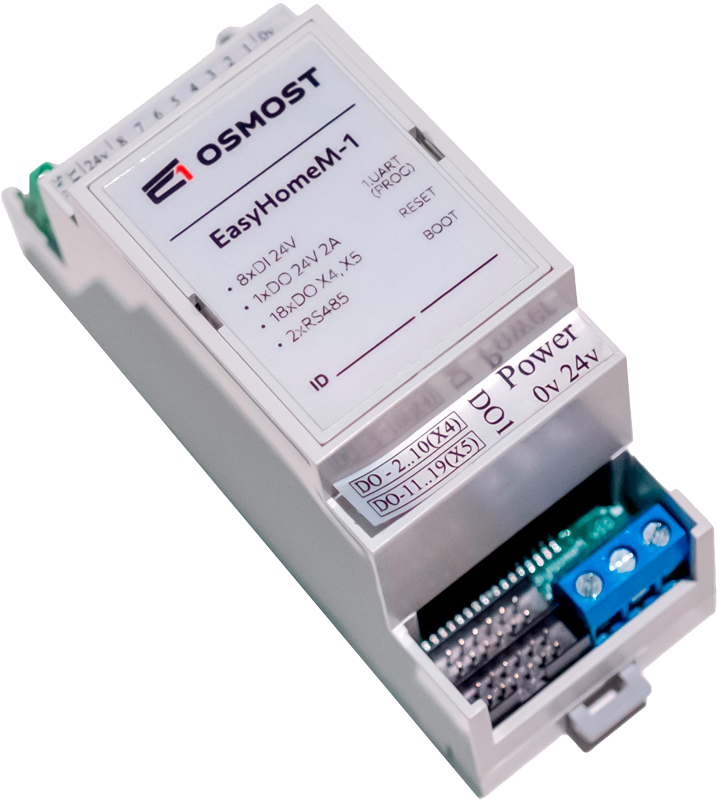

Контроллер EasyHomeM-1 — изображение 5

Контроллер EasyHomeM-1

14 900,00 ₽

Компактный контроллер для небольших или средних систем с акцентом на расширяемость через внешние релейные блоки и модули. Прошивка и ПО уже включены в стоимость . Уникальный высокотехнологичный двухъядерный микропроцессор с частотой 160–240 МГц, интегрированной оперативной и флэш-памятью, выполненный по 28‑нм техпроцессу, с энергопотреблением до 600 мВт.

8xDI 19xDO «Открытый коллектор»: DO1 выведен на колодку 24 В, 2 A, DO2-19 используются для подключения релейных блоков расширения EasyHomePLC 9 Relay или других нагрузок с током потребления до 0.2 А 2xRS485 для подключения расширений и внешних устройств Ethernet 100 Base-T, RJ45

В наличии

Категория: Бренд:

Для каких задач подходит

Проводной российский контроллер умного дома EasyHomeM-1 с центральным процессором Espressif (Китай) подходит для интеграции систем автоматизации на малых и средних объектах (до 300 кв.м.). Подробнее про применение.

Функции

В контроллере уже запрограммированно большое количество функций:

  • Контроль освещения;
  • Контроль климата;
  • Контроль систем вентиляции и кондиционирования;
  • Управление охранной и пожарной системами;
  • Контроль над протечками воды и утечками газа;
  • Контроль потребляемой мощности по нескольким фазам с автоотключением неприоритетных нагрузок;
  • Управление розетками и прочими электроприборами;
  • Сбор информации со счетчиков воды, газа, электричества.

Все управление осуществляется через сценарии и предустановки в ПО EasyHome. Если стандартных возможностей недостаточно, доступна программируемая свободная функция, которую можно настроить под ваши конкретные задачи.

Вы можете купить контроллер EasyHomeM-1 от отечественного производителя на этом сайте, без доплат.

ПроцессорESP32‑DOWDx (Espressif), 160 МГц
Объём оперативной памяти325 КБ
Объём энергонезависимой памяти4 МБ
Работа быстрых функций (сглаживание диммирования, счётчики по DI, коммуникация)20 Гц
RTCБез поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее — раз в сутки.
Габариты (Ш×В×Г)36×90×56.5 мм
Вес90 г
Условия эксплуатацииЭксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от −10 до +40 °С и влажности до 80 % (без конденсации).
УстановкаНа DIN‑рейку ТН35/7.5/15 (2 DIN‑места)
ИндикацияСветодиоды: питание, работа микропроцессора, состояние входов и выходов.
Гарантийный срок5 лет
Основное питание24 VDC
Рабочее напряжение18..27 VDC
Потребляемая мощность2 Вт (без модулей расширения); 6.5 Вт (с одним блоком расширения релейных выходов)
Встроенные блоки питанияИзолированный БП: 5 В, 0.5 А (для процессорного модуля). Защита от КЗ и перенапряжения. Для питания датчиков DI выведено основное питание.
Входы DI8 входов: логический «0» — 0..2 В, логическая «1» — 9..60 В. Защита от переполюсовки и статических зарядов.
Входы ADI—
Выходы DO1 выход: «нижний ключ» (36 В, 2 А). Защита от переполюсовки и статических зарядов.
18 выходов (разъёмы Х4 и X5): сигналы от транзисторных ключей «открытый коллектор» (18..27 В, 0.2 А) — для подключения двух блоков расширения EasyHomePLC 9 Relay.
Выходы ADO—
ДополнительноКабели для подключения двух блоков расширения EasyHomePLC 9 Relay идут в комплекте с блоками.
EasyHomePLC 9 RelayБлок на 9 моностабильных реле (250 В, 16 А): до 2 шт. (разъёмы X4, X5)
Модули расширения входов‑выходов и регулирования освещенияДо 10 модулей и диммеров на один порт RS‑485. Для диммеров EasyHomeDIM и модулей EasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов.
Количество поддерживаемых входов/выходов на один ПЛКDI — 255; DO — 255; AI — 50; AO — 50.
Порты2 порта RS‑485; 1 порт Ethernet 100 Base‑T (RJ45). Опционально: дополнительный порт RS‑485 или RS‑232 с гальванической изоляцией.
Поддерживаемые протоколыModbus RTU, ModbusTCP, HTTP API
Графические интерфейсыПО EasyHome, ПО Iridium Mobile, Apple HomeKit, Google Home Assistant, Яндекс Дом, Сбер.
КластеризацияДо 10 контроллеров с помощью ПО EasyHome.
Количество интерфейсовДо 16; без ограничений для ПО EasyHome при использовании облачного сервиса.
Облачный интерфейсEasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс Дом и Сбер.
Отсылка/приём СМСПри подключении GSM‑модема с RS232 (собранный или совместимый с чипом Siemens MC52i или MC55i).

Вопрос-ответ

1. Как подключить контроллер умного дома?
Контроллер подключается через программное обеспечение EasyHome. Первое подключение контроллера c приложением EasyHome описано в инструкции. При возникновении вопросов можно обратиться к нашим инженерам через мессенджеры или заполнив форму на сайте.
2. Какая гарантия на контроллеры EasyHomeM1?
На контроллер управления умным домом EasyHome M-1 действует гарантия 5 лет. Подробнее об условиях покупки и доставки можно узнать здесь.
3. С каким оборудованием можно интегрировать контроллер?
Интегрируется с вентиляционными машинами, кондиционерами, счетчиками, ОПС, шторами и т.д. Про интеграцию с другим оборудованием можно узнать здесь. Мы постоянно обновляем этот список, и в случае, если вы не нашли нужное вам оборудование – напишите нам, чтобы узнать о возможности доработки функционала и заказать контроллер EasyHomeM-1.
4. Какое максимальное количество релейных выходов поддерживает контроллер?
Контроллер поддерживает до 19 релейных выходов. DO1 выведен на клеммник (24 В, 2 A), DO2–DO19 — на разъёмы для подключения релейных блоков расширения (например, EasyHomePLC 9 Relay) или других нагрузок с потреблением катушки до 0.2 А. В комплекте — восемь цифровых входов, два порта RS‑485 для модулей и внешних устройств и Ethernet 100Base‑T (RJ45) для сетевого сопряжения.
5. Какие преимущества есть у контроллера?
Контроллер Osmost EasyHome M-1 выгодно выделяется, так как имеет:
<ul>
<li>Очень компактный корпус — всего 2 DIN‑места.</li>
<li>Низкое собственное потребление — менее 2 Вт.</li>
<li>Современная проработка конструкций и PCB: проектирование в Altium Designer, механика в SolidWorks и AutoCAD.</li>
<li>Гальваническая развязка процессора, входов/выходов и интерфейсов RS‑485, а также супрессоры для защиты от наводок — высокая помехозащищённость.</li>
<li>Высокотехнологичный двуядерный микропроцессор (160–240 МГц) на 28 нм с встроенной и флеш‑памятью, энергопотребление ядра до 600 мВт.
<li>Надёжные тайваньские блоки питания и DC‑преобразователи с проверенной репутацией. В сумме это даёт компактное, экономичное и устойчивое к помехам решение, максимально пригодное для профессиональных установок.</li></ul>
