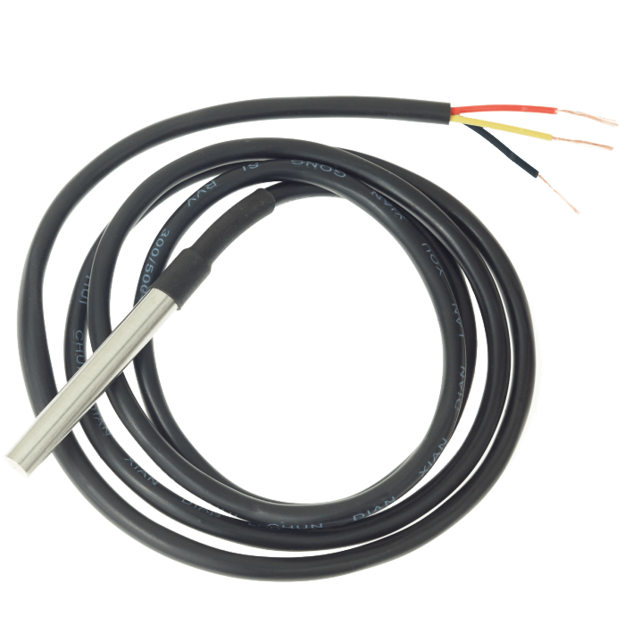

DS18B20 — цифровой термометр с интерфейсом 1‑Wire, предназначенный для точного измерения температуры при минимуме внешних компонентов. Он позволяет организовать несколько точек измерения температуры на одной линии с микроконтроллерами линейки Shelly Plus. DS18B20 отлично подходит для проектов «умного дома», систем вентиляции и отопления, контроля температуры оборудования или помещений, а также для установки в труднодоступных местах или с применением водозащищённых корпусов.
Режим работы
- Обмен данными осуществляется по однопроводной шине (1‑Wire): требуется только линия данных и «земля», либо питание +5 В.
- Поддержка режима «паразитного питания» — питание может поступать через линию данных без отдельного подключения VCC.
- Можно подключать несколько датчиков к одной линии, каждый с уникальным адресом, что упрощает масштабирование системы.
- Возможность программирования разрешения (9–12 бит) для регулирования точности измерения.
- Лёгкая интеграция с контроллерами серии Shelly Plus для считывания данных, отправки в облако или запуска автоматических действий по условию.
Управление
- Чтение температуры и конфигурация выполняются через микроконтроллер с библиотеками 1‑Wire.
- Настройка уведомлений или автоматических действий при превышении или понижении температуры.
- Интеграция с системами автоматизации: Home Assistant, Node‑RED и другие платформы, возможность передачи данных через MQTT или REST‑API.
Совместимость
- Полная поддержка Google Home.
- Все устройства, совместимые с Matter, автоматически работают и с Apple HomeKit.
- Поддержка Алисы: есть у всех поколений устройств
Технические характеристики
- Диапазон измеряемой температуры: –55 °C … +125 °C.
- Точность: ±0,5 °C в диапазоне –10 °C … +85 °C.
- Питание: 3,0–5,5 В DC (поддержка паразитного питания через линию данных).
- Разрешение измерения: программируемое — 9, 10, 11 или 12 бит.
- Интерфейс: 1‑Wire, требует один цифровой вывод для связи плюс GND (и VCC при стандартном питании).
- Уникальный идентификатор: 64‑битный серийный код, поддержка мультисенсорной шины.
- Время конверсии при 12‑битном разрешении: до 750 мс.
